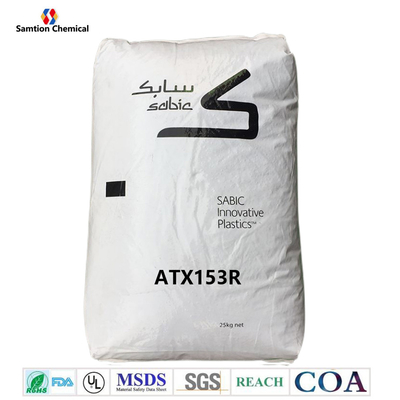

স্যাবিকউল্টেম ATX153Rরেশিন হল30% গ্লাস ফাইবার ভরা, উচ্চ প্রবাহের পলিথেরাইমাইড মিশ্রণ অভ্যন্তরীণ ছাঁচ মুক্তি সঙ্গে। ইকো কনফর্মিং, UL94 V0 এবং 5VA তালিকা।
| সাধারণ বৈশিষ্ট্য(১) | |||
| মেকানিক্যাল | মূল্য | ইউনিট | স্ট্যান্ডার্ড |
| টেনশন স্ট্রেস, ইল্ড, টাইপ I, ৫ মিমি/মিনিট | 144 | এমপিএ | এএসটিএম ডি ৬৩৮ |
| টেনশন স্ট্রেস, brk, টাইপ I, 5 মিমি/মিনিট | 144 | এমপিএ | এএসটিএম ডি ৬৩৮ |
| টেনসিল স্ট্রেন, ইল্ড, টাইপ I, 5 মিমি/মিনিট | 2.5 | % | এএসটিএম ডি ৬৩৮ |
| টেনসিল স্ট্রেন, brk, টাইপ I, 5 মিমি/মিনিট | 2.5 | % | এএসটিএম ডি ৬৩৮ |
| টেনসিল মডুলাস, ৫ মিমি/মিনিট | 9690 | এমপিএ | এএসটিএম ডি ৬৩৮ |
| ফ্লেক্সুরাল স্ট্রেস, ইল্ড, ১.৩ মিমি/মিনিট, ৫০ মিমি স্প্যান | 203 | এমপিএ | এএসটিএম ডি ৭৯০ |
| ফ্লেক্সুরাল মডুলাস, ১.৩ মিমি/মিনিট, ৫০ মিমি স্প্যান | 8610 | এমপিএ | এএসটিএম ডি ৭৯০ |
| টেনশন স্ট্রেস, রিডান্ট, ৫ মিমি/মিনিট | 143 | এমপিএ | আইএসও ৫২৭ |
| টান চাপ, ভাঙ্গন, ৫ মিমি/মিনিট | 143 | এমপিএ | আইএসও ৫২৭ |
| টান প্রবাহ, ফলন, ৫ মিমি/মিনিট | 2.4 | % | আইএসও ৫২৭ |
| টান প্রবাহ, বিরতি, ৫ মিমি/মিনিট | 2.4 | % | আইএসও ৫২৭ |
| টেনসিল মডুলাস, ১ মিমি/মিনিট | 9680 | এমপিএ | আইএসও ৫২৭ |
| ফ্লেক্সুরাল স্ট্রেস, রিডান্ট, ২ মিমি/মিনিট | 218 | এমপিএ | আইএসও ১৭৮ |
| ফ্লেক্সুরাল মডুলাস, ২ মিমি/মিনিট | 8720 | এমপিএ | আইএসও ১৭৮ |
| প্রভাব | মূল্য | ইউনিট | স্ট্যান্ডার্ড |
| আইজড ইম্প্যাক্ট, নোটেড, ২৩°সি | 854 | জ/মি | এএসটিএম ডি ৪৮১২ |
| ইজড ইম্প্যাক্ট, ২৩ ডিগ্রি সেলসিয়াস | 107 | জ/মি | এএসটিএম ডি ২৫৬ |
| যন্ত্রপাতি প্রভাব মোট শক্তি, 23°C | 15 | J | এএসটিএম ডি ৩৭৬৩ |
| আইজড ইম্প্যাক্ট, 80*10*4 +23°C | 47 | কেজে/মি2 | আইএসও ১৮০/১ ইউ |
| আইজড ইম্প্যাক্ট, 80*10*4 -30°C | 49 | কেজে/মি2 | আইএসও ১৮০/১ ইউ |
| আইজড ইম্প্যাক্ট, 80 * 10 * 4 + 23 °C এর সাথে খাঁজ করা হয়েছে | 9 | কেজে/মি2 | আইএসও ১৮০/১এ |
| আইজড ইম্প্যাক্ট, 80*10*4 -30°C | 8 | কেজে/মি2 | আইএসও ১৮০/১এ |
| চার্পি ২৩°সি, ভি-নট এজওভ ৮০*১০*৪ স্প=৬২ মিমি | 8 | কেজে/মি2 | আইএসও ১৭৯/১ ইএ |
| চার্পি -৩০°সি, ভি-নট এডজ 80*১০*৪ স্প=৬২ মিমি | 8 | কেজে/মি2 | আইএসও ১৭৯/১ ইএ |
| চার্পি ২৩ ডিগ্রি সেলসিয়াস, আননটচ এজ 80 * 10 * 4 স্প = 62 মিমি | 55 | কেজে/মি2 | আইএসও ১৭৯/১ইউ |
| চার্পি -30°C, আননটচ এজ 80*10*4 sp=62mm | 55 | কেজে/মি2 | আইএসও ১৭৯/১ইউ |
| তাপীয় | মূল্য | ইউনিট | স্ট্যান্ডার্ড |
| ভিক্যাট নরমকরণ তাপমাত্রা, হার বি / 50 | 193 | °C | এএসটিএম ডি ১৫২৫ |
| এইচডিটি, ০.৪৫ এমপিএ, ৩.২ মিমি, অগ্রিম | 191 | °C | এএসটিএম ডি ৬৪৮ |
| এইচডিটি, ১.৮২ এমপিএ, ৩.২ মিমি, রিলিং না | 182 | °C | এএসটিএম ডি ৬৪৮ |
| এইচডিটি, ০.৪৫ এমপিএ, ৬.৪ মিমি, অগ্রিম | 193 | °C | এএসটিএম ডি ৬৪৮ |
| এইচডিটি, ১.৮২ এমপিএ, ৬.৪ মিমি, অগ্রিম | 185 | °C | এএসটিএম ডি ৬৪৮ |
| সিটিই, -৪০°সি থেকে ১৫০°সি, প্রবাহ | 1.8E-05 | 1/°C | এএসটিএম ই ৮৩১ |
| সিটিই, -৪০°সি থেকে ১৫০°সি, এক্সফ্লো | 5.8E-05 | 1/°C | এএসটিএম ই ৮৩১ |
| সিটিই, ২৩°সি থেকে ১৫০°সি, প্রবাহ | 1.8E-05 | 1/°C | আইএসও ১১৩৫৯-২ |
| সিটিই, ২৩°সি থেকে ১৫০°সি, এক্সফ্লো | 5.8E-05 | 1/°C | আইএসও ১১৩৫৯-২ |
| বল চাপ পরীক্ষা, 125°C +/- 2°C | পাস | - | আইইসি ৬০৬৯৫-১০-২ |
| ভিক্যাট নরমকরণ তাপমাত্রা, হার বি / 50 | 190 | °C | আইএসও ৩০৬ |
| ভিক্যাট নরমকরণ তাপমাত্রা, হার B/120 | 192 | °C | আইএসও ৩০৬ |
| এইচডিটি/বি, ০.৪৫ এমপিএ এজওয় 120*১০*৪ স্প=১০০ মিমি | 180 | °C | আইএসও ৭৫/বি |
| HDT/Ae, 1.8 এমপিএ এজওয় 120*10*4 sp=100mm | 169 | °C | আইএসও ৭৫/এই |
| শারীরিক | মূল্য | ইউনিট | স্ট্যান্ডার্ড |
| নির্দিষ্ট মাধ্যাকর্ষণ | 1.47 | - | এএসটিএম ডি ৭৯২ |
| টেনসিল বার, প্রবাহের উপর ছত্রাক সংকোচন (2) | 0.২-০।4 | % | S-Plastics পদ্ধতি |
| ছত্রাক সংকোচন, প্রবাহ, ৩.২ মিমি | 0.২-০।4 | % | S-Plastics পদ্ধতি |
| ছত্রাক সংকোচন, এক্সফ্লো, ৩.২ মিমি | 0.৩-০।5 | % | S-Plastics পদ্ধতি |
| গলন প্রবাহের হার, ৩৩৭°সি/৬.৬ কেজিএফ | 30 | g/10 মিনিট | এএসটিএম ডি ১২৩৮ |
| ঘনত্ব | 1.47 | জি/সিএম৩ | আইএসও ১১৮৩ |
| জল শোষণ, (23°C/sat) | 0.5 | % | আইএসও ৬২ |
| আর্দ্রতা শোষণ (23°C / 50% RH) | 0.2 | % | আইএসও ৬২ |
| গলন ভলিউম রেট, এমভিআর ৩৬০°সি/৫.০ কেজি | 28 | সেমি3/১০ মিনিট | আইএসও ১১৩৩ |
| বৈদ্যুতিক | মূল্য | ইউনিট | স্ট্যান্ডার্ড |
| ভলিউম প্রতিরোধ ক্ষমতা | 1.১ই+১৬ | ওম-সেমি | আইইসি ৬০০৯৩ |
| পৃষ্ঠের প্রতিরোধ ক্ষমতা, ROA | 2.3E+১৬ | ওহম | আইইসি ৬০০৯৩ |
| তেল, 1.6 মিমি মধ্যে Dielectric শক্তি | 23 | কেভি/মিমি | আইইসি ৬০২৪৩-১ |
| ডিসিপেশন ফ্যাক্টর, 50/60 Hz | 0.0037 | - | আইইসি 60250 |
| ডিসিপেশন ফ্যাক্টর, ১ কিলোহার্টজ | 0.0035 | - | আইইসি 60250 |
| ডিসিপেশন ফ্যাক্টর, ১ মেগাহার্টজ | 0.0096 | - | আইইসি 60250 |
| তুলনামূলক ট্র্যাকিং সূচক | 125 | V | আইইসি ৬০১১২ |
| তুলনামূলক ট্র্যাকিং সূচক, এম | 125 | V | আইইসি ৬০১১২ |
| অগ্নির বৈশিষ্ট্য | মূল্য | ইউনিট | স্ট্যান্ডার্ড |
| UL স্বীকৃত, 94V-0 ফ্লেম ক্লাস রেটিং (3) | 1.5 | মিমি | UL 94 |
| UL স্বীকৃত, 94-5VA রেটিং (3) | 3 | মিমি | UL 94 |
| সূত্র GMD, সর্বশেষ আপডেটঃ04/28/2004 | |||
| প্যারামিটার | ||
| ইনজেকশন ছাঁচনির্মাণ | মূল্য | ইউনিট |
| শুকানোর তাপমাত্রা | 135 | °C |
| শুকানোর সময় | ৪-৬ | ঘন্টা |
| শুকানোর সময় (সংগ্রহ) | 24 | ঘন্টা |
| সর্বাধিক আর্দ্রতা | 0.02 | % |
| গলনের তাপমাত্রা | ৩৪০ - ৩৬০ | °C |
| ডোজেল তাপমাত্রা | ৩৩০ - ৩৫৫ | °C |
| সামনের - জোন ৩ তাপমাত্রা | ৩৪০ - ৩৬০ | °C |
| মাঝারি - জোন ২ তাপমাত্রা | ৩২৫ - ৩৫০ | °C |
| রিয়ার - জোন ১ তাপমাত্রা | ৩১৫ - ৩৪০ | °C |
| ছত্রাকের তাপমাত্রা | ১৩৫ - ১৬৫ | °C |
| পিঠের চাপ | 0.৩-০।7 | এমপিএ |
| স্ক্রু গতি | ৪০-৭০ | rpm |
| সিলিন্ডারের আকারে শট | ৪০ - ৬০ | % |
| ভেন্ট গভীরতা | 0.০২৫-০।076 | মিমি |
| সূত্র GMD, সর্বশেষ আপডেটঃ04/28/2004 | ||
|
